產品介紹

電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題，電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中，電壓互感器二次導線壓降引起的計量誤差往往是最大的。電能計量裝置檢定規程《SD109－83》和有關技術法規，對電壓互感器二次回路壓降引起的誤差均有規定，必須準確、快速、方便、可靠地測量出來。本公司生產的二次壓降及負荷測量儀就具備了這些條件。

產品特征

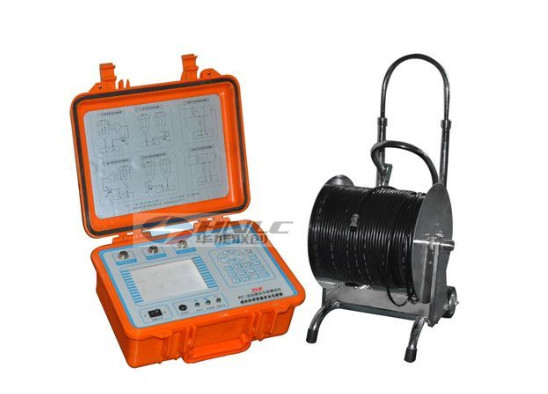

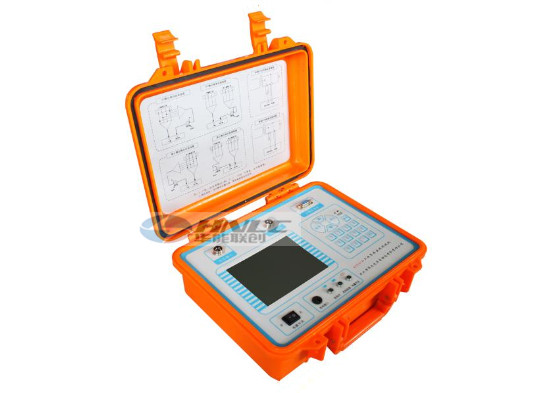

1、HN4300二次壓降及負荷測試儀可以實現三相三線，三相四線、單相全自動測量　　

2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全　　

3、儀器具有量程自動切換功能，保證測試精度　　

4、采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強　　

5、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗　　

6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據　　

7、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用　　

8、二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫崿F(xiàn)不停電在線測量。自動切換量程:測量過程中可以根據測試對象數值的不同切換到不同的位 置，使測量精度和顯示位數得到保證　　

9、HN4300二次壓降及負荷測試儀工作時間可以長達24小時(最長)　　

10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量　　

11、儀器體積小，重量輕　　

12、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，        能分辨0.001mS的電導和電納　

產品別稱

技術參數

1、環境條件

溫度：－10℃～40℃

相對濕度：＜85%(25℃)

海拔高度：＜2500m

外界干擾：無特強震動、無特強電磁場

2、二次壓降測試時儀器主要技術指標

(1)測量范圍：

比差：0.001%～19.99%

角差：0.01'～300'

(2)分辨率：

比差：0.001%

角差：0.01'

3、儀器基本誤差

△X=±(1%×X+1%×Y±2個字)

△Y=±(1%×X+1%×Y±2個字)

2個字——儀器的量化誤差

4、電壓表頭準確度：1.0%

5、工作范圍 電壓：(46～120)V

6、儀器指示動作值

誤差：比差大于20%或角差大于600’

電壓：電壓＜2.0V

7、PT二次負荷測試時儀器主要技術指標

(1) PT二次負荷測試

導納測量范圍：0.001ms～50.0ms

導納測量準確度：

二次電壓(50V～120V)

△X=±(1%×X+1%×Y±2個字)

△Y=±(1%×X+1%×Y±2個字)

2個字——儀器的量化誤差

注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保持居中。此時儀器量

化誤差為5個字

(2)電壓表頭：0.5%

8、CT二次負荷測試時儀器主要技術指標

阻抗測量范圍：0.1Ω～75.0Ω

阻抗測量準確度：

△X=±(1%×X+1%×Y±2個字)

△Y=±(1%×X+1%×Y±2個字)

2個字——儀器的量化誤差

電流表頭：1%
